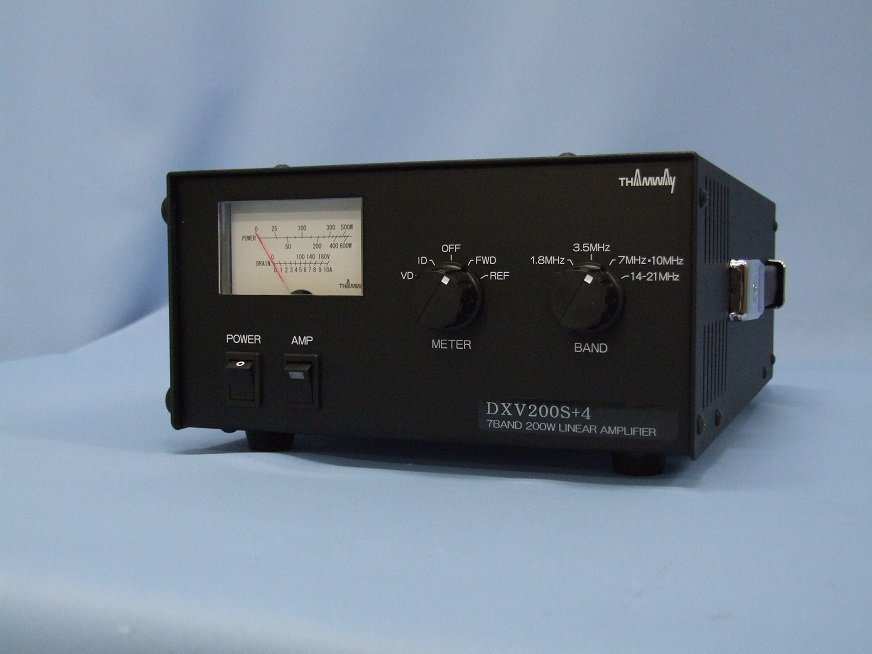

小型大電力アマチュア無線用リニアアンプ
DXV200S+4



売り切れ
97,000円(消費税・送料別)
TOP 仕様 戻る


DXV200S+4を販売します
終段を3パラプッシュから2パラプッシュに変更して
ちゃんと200W認定を取る事が出来ます。
ドライブ電力は
1.8~10MHzが10W以内
14~21MHzは20W以内です。
ALC用の検出電圧を上げたので
ICOMと八重洲では200WでALCが掛かります。
(ケンウッドは調べてませんが多分同じ様に掛かるでしょう)
ドライブを20Wちょっとに設定し、ALCを200Wに設定しておけば
全バンドドライブ電力を変更する事無しにオペレート出来ます。
(ただしアンテナが50オームの時です)
5Wのハンディー機でも十分使えます。



基本の性能はDXV500L+4と同じで、
出力が200Wになっただけです。



基本性能

型式DXV200S+4
周波数
1.8MHz帯1,800~2,000kHz
3.5MHz帯3,500~4,000kHz
7~10MHz帯7,000~10,150kHz
14~21MHz帯14,000~21,450kHz
※フロントパネルのロータリースイッチで切換
出力電力
1.8~21MHz200W
高調波歪-50dB以下 各BAND/50Ω負荷定格出力時
三次混変調歪積-25dB以下 各BAND定格出力時
ドライブ電力1.8M~10MHz 10W以下
14M~21MHz 20W以下
終段素子2SK2482×4個 (2パラレルプッシュプル)
終段入力200W出力50Ω負荷AC100V運用時
130V,2.8A 370W(7MHz)
130V,3.4A 440W(21MHz)
入出力コネクタM型 メス
送受コントロール受信:H 送信:L(リアパネルRCAピンジャック入力)
※接点・オープンコレクタ等で使用可能
ブレークイン操作セミブレークイン対応
冷却方法自然空冷及びファン2個による強制空冷

冷却開始温度 40℃(内部ヒートシンク)
制御方式    温度比例回転数制御
モニター回路アナログメータ表示
進行波電力、反射波電力
終段ドレイン電圧、終段ドレイン電流
※フロントパネルのロータリースイッチで切換
ALC0~-8V 200W出力時(RCAピンジャック出力)
※リアパネルボリュームで設定
保護回路
反射保護回路 反射電力約35WでアンプOFF
LED1回点滅
過電流保護 終段ドレイン電流約3.2A(10MHz以下)
3.8A(14MHz以上)でアンプOFF
LED2回点滅
温度異常保護 ヒートシンク温度約100℃でアンプOFF
LED3回点滅
保護回路解除 リニアONスイッチを一度OFF
その後、再投入
過入力保護 今度もちゃんとALC掛けてね
電   源AC100~120V 最大出力時 600VA
外形寸法幅:202mm 高さ:101mm 奥行き:303mm
(突起物を含まず)
重   量4.0kg(付属品含まず)
マニュアル準備中
付 属 品
電源コード(日本国内AC100V用1.8m)1本
SEND/ALC接続ケーブル(1m)1式
取扱説明書1部

改良のため、予告無く仕様・外観は変わる事があります。
